PLC同步顶升系统是怎么操作使用的(含组成结构及原理)
PLC同步顶升液压系统分为5个部分：液压泵站、PLC计算机控制系统、液压系统、位移压力检测与人机界面操作系统。该系统是将液压顶升系统、计算机PLC信号处理、位移监控与桥梁结构分析和施工技术进行集成，并在集成系统上进行的成套技术开发。其核心是在桥梁结构分析与施工技术总结的基础上，根据桥梁特性设计计算机PLC信号处理与液压系统，输入外部监控设施的位移信号，输出液压系统油量控制信号，利用终端多组千斤顶来达到平衡、安全与高效的桥梁顶升的目的，其顶升和降落精度误差不超过±0.5mm，顶升载荷包括：50吨-1000吨，顶升高度为10mm到500mm。
PLC同步顶升系统的性能特点：
高速置零、低速顶升，升降速度可以任意控制；
液压千斤顶外置式（或内置）位移、压力传感器、均载阀，保证了顶升系统在恶劣的工作环境下的高可靠性；
均载阀的过载保护功能，避免了多缸顶升时常见的胀缸事故；
先进的进油调速和重载先锋液压回路，不单是顶升时达到高精度同步，在带载下降时同样可保证高精度同步；
操作简便直观，并可实现工作的侧滚、俯仰等姿态的调整；
可以挂接彩色触摸屏，实时在线显示顶升位移和顶升载荷，也可挂接工控机实时记录施工全过程；
可以扩展至32点或32点以上的多点同步，在多点同步工作状态下，除保持多点位置的同步外，并可按用户的要求调节各支点的载荷分布。
PLC同步顶升系统是怎么操作使用实现同步顶升的：

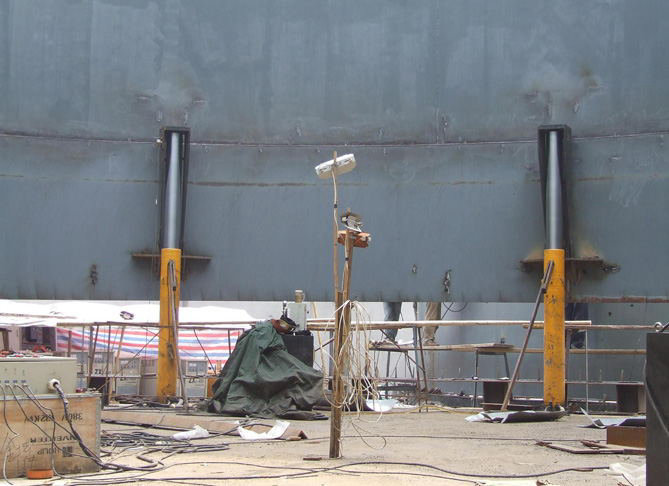

1、安装千斤顶和位移检测传感器装置，千斤顶的安装必须保证地面平整，位移传感器安装要保证拉线垂直。
2、安装液压软管，根据千斤顶的分布，分别将各个千斤顶串联一起再和液压顶升泵站的油路出口用液压软管连接上。
3、连接电源电缆将总电源插头插入泵站然后根据控制点的分布，分别将位移检测装置和液压顶升泵站上的位移检测口用信号电缆连接上。
4、同步顶升顶升之前，先检查一下位移传感器读数是否准确，安排现场人员拉出位移传感器拉绳，显示屏上读数是否与现场拉绳拉出的位移读数一样。
5、同步顶升之前先执行贴合按钮后，千斤顶开始顶升，当实际压力达到贴合压力值时，千斤顶自动会停止顶升。贴合压力的设定值为：不错设定值为实际载荷的50%左右。
6、贴合结束后，先设定目标位移量，按下上升按钮这时千斤顶就自动上升，上升到锁设定的目标位移量时自动停止。
7、贴合结束后，先设定目标位移量，按下下降按钮这时千斤顶就自动下降，下降到锁设定的目标位移量时自动停止。
8、单动操作：将单动开关拨至左边位置，然后上升、下降按钮。如需停止按下停止或总停按钮。
PLC同步顶升系统组成结构及主要工作原理：
本系统是由1台高压泵站、控制阀组、液压油缸、位移监测装置、压力检测装置和1套电气控制装置组成。
本系统中液压泵站利用开关阀来控制流量，依靠调节开关阀的开关频率，来改变流量，达到使油泵的输出的流量连续可调的目的，配以适当的电控和检测反馈系统，组成压力和位移闭环控制，就可以精确控制各千斤顶在升降时同步称重过程中负载均衡。
由于工件地面不一定平整，为了保证多顶负荷一致，在同步顶起工件之前，首先要让多顶均匀接触工件，并以多顶均匀接触工件的这一点作为多顶同步运行的基准，为此，系统中设有一个贴合功能。同步顶升前先启动该功能，多顶同时上升，一旦有顶接触工件该顶便停止上升，直至多顶全部接触工件为止，然后多顶均匀升至每顶5Mpa左右（可在工控机设定贴合压力值），这时多顶自动停止，并将该点位置作为同步的零点。
