步履式智能顶推液压系统是一种专用于组合式结构桥梁的顶推设备,其适用于钢箱梁、桁架梁等各种不同结构桥型的使用;由于组合结构桥梁具有较高的综合性能,近年来在我国桥梁建设中得到了广泛的应用,然而组合结构桥梁钢结构部分多为薄壁结构,其局部刚度较混凝土箱梁和闭口钢箱梁都要小得多,传统的拖拉式多点连续顶推设备已无法满足该类桥梁的顶推施工。凯恩特公司通过多年来的现场施工经验,研制出一种新型的适合于组合结构桥梁顶推的设备——步履式智能顶推液压系统。


步履式智能顶推液压系统特点:

整机设备满足对整体桥梁在空间位置6自由度的姿态调整;

单台设备可以实现X、Y、Z方向的独立运动且互不干扰。

创新的步履式连续顶推动作,顶推速度快,行进动作稳定可靠;

超高压液压技术,具有设备体积小、重量轻,方便现场安装和拆卸;

采用变频同步控制方式,速度精确可调,同时具有位移和力双闭环;

通过完善的液压控制与点位布置,可以自动调整和平衡各墩顶的竖向支撑力,使顶推更安全可靠;

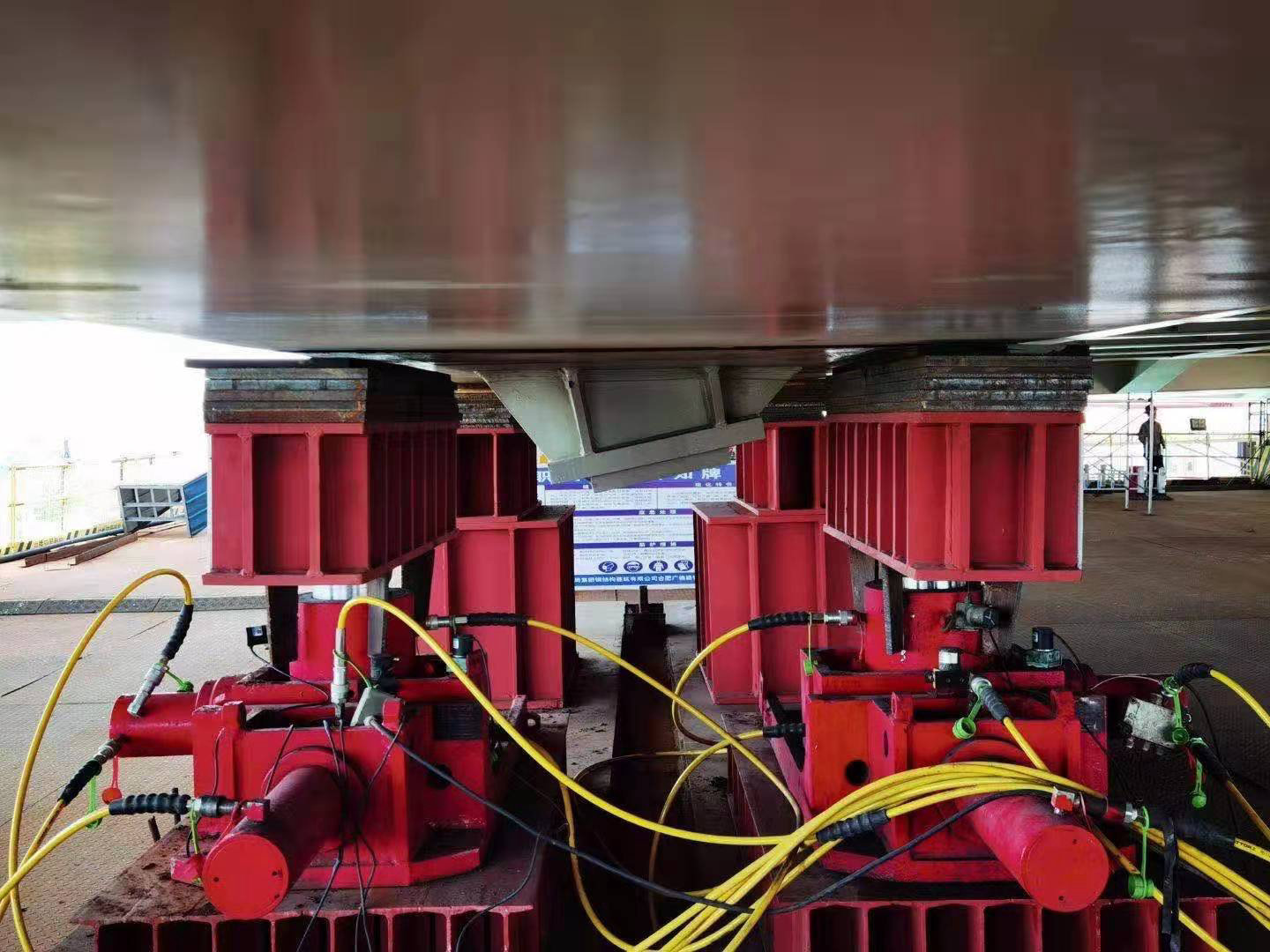

顶推装置:顶推装置由滑移箱体和滑移板结构部分、垂直液压千斤顶、平移液压千斤顶及纠偏装置等多部分组成。

滑箱是支撑顶升物的受力装置,滑道有镜面不锈钢和铜组成运动面,带动梁体移动。箱体底板装有高分子有机耐磨材料,和镜面不锈钢板形成一个运动面。确保重载时获得最小摩擦力。

液压泵站及控制系统:液压泵站是承载电能转换成流体力的装置。由变频电机、中科液压液压泵、分配器、安全装置、控制系统等组成。

步履式智能顶推液压系统主要由顶推装置、液压泵站及控制系统及管道组成。每套顶推装置通过计算机控制流体力及供给流量控制液压千斤顶运行来实现组合和顺序动作,以满足施工要求。
